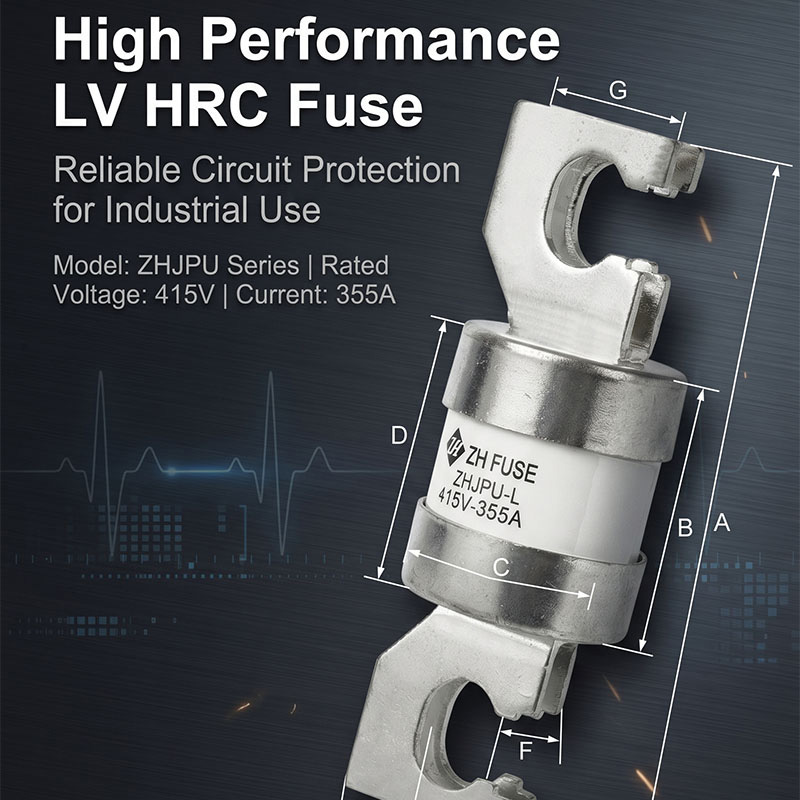

IEC 60269 415V हाई करंट फ़्यूज़ औद्योगिक विद्युत वितरण प्रणालियों के लिए क्या सुरक्षा और प्रदर्शन लाभ प्रदान करता है?

1. आईईसी 60269 उच्च वर्तमान फ्यूज उत्पादों की मुख्य डिजाइन और मानक परिभाषा

IEC 60269 कम-वोल्टेज उच्च ब्रेकिंग क्षमता फ़्यूज़ के लिए वैश्विक एकीकृत मानक ढांचा बनाता है, जो रेटेड वोल्टेज, वर्तमान ले जाने की क्षमता, समय-वर्तमान विशेषताओं, यांत्रिक संरचना और सुरक्षा परीक्षण मानकों के लिए सख्त नियमों को परिभाषित करता है। औद्योगिक 415V तीन-चरण वितरण नेटवर्क के लिए, उच्च-वर्तमान फ़्यूज़ लिंक को महंगे डाउनस्ट्रीम बिजली उपकरणों की सुरक्षा के लिए ओवरलोड स्लो-ब्लो और तात्कालिक शॉर्ट-सर्किट रुकावट दोनों आवश्यकताओं को पूरा करना होगा।

पारंपरिक प्लास्टिक-शेल फ़्यूज़ को उच्च-वर्तमान औद्योगिक वातावरण में स्पष्ट दोषों का सामना करना पड़ता है, जिसमें अपर्याप्त गर्मी प्रतिरोध, ढीले संपर्क टर्मिनल और सीमित ब्रेकिंग क्षमता शामिल हैं। इस उत्पाद द्वारा अपनाई गई बोल्ट-ऑन सिरेमिक संरचना एकीकृत उच्च तापमान प्रतिरोधी आवास और सिल्वर-प्लेटेड कॉपर कनेक्टिंग टर्मिनलों के माध्यम से इन दर्द बिंदुओं को हल करती है। भारी औद्योगिक लो-वोल्टेज सर्किट के लिए डिज़ाइन किए गए मानकीकृत सुरक्षा घटक के रूप में,IEC 60269 415V हाई करंट फ्यूजइंजीनियरिंग इंटीग्रेटर्स के लिए क्रॉस-प्रोजेक्ट इंटरचेंजबिलिटी प्राप्त करने के लिए आयामी सहिष्णुता और विद्युत प्रदर्शन संकेतक को एकीकृत करता है।

1.1 दो कोर कार्यात्मक डिजाइन मॉड्यूल

• सिरेमिक इन्सुलेशन हाउसिंग मॉड्यूल: उच्च एल्यूमिना सिरेमिक सामग्री लंबे समय तक रेटेड वर्तमान लोड के तहत शेल विरूपण से बचने के लिए उत्कृष्ट थर्मल स्थिरता के साथ, गलती रुकावट के दौरान आर्क विस्तार को अवरुद्ध करती है।
• बोल्ट-कनेक्टेड प्रवाहकीय टर्मिनल मॉड्यूल: सिल्वर प्लेटिंग फ्यूज लिंक और बसबार के बीच संपर्क प्रतिरोध को कम करती है, निरंतर उच्च-वर्तमान संचालन के तहत भी मानक सीमा के भीतर कनेक्शन बिंदुओं पर तापमान वृद्धि को नियंत्रित करती है।
• आंतरिक फ़्यूज़िबल तत्व मॉड्यूल: कैलिब्रेटेड धातु पिघला हुआ जीजी / जीएल विशेषता वक्र से मेल खाता है, जो अपस्ट्रीम और डाउनस्ट्रीम सर्किट सुरक्षा उपकरणों के साथ वर्गीकृत सुरक्षा समन्वय प्राप्त करता है।

1.2 आईईसी 60269 मानक अनुपालन का मूल्य

आईईसी 60269 प्रकार के परीक्षण को पूरी तरह से पास करने वाले उत्पादों को बार-बार सुरक्षा प्रमाणीकरण के बिना यूरोपीय, दक्षिण पूर्व एशियाई और ऑस्ट्रेलियाई बाजारों में औद्योगिक परियोजनाओं में तैनात किया जा सकता है। मानक सामान्य ऑपरेटिंग करंट के तहत आर्क रिसाव, शेल क्रैकिंग और समय से पहले पिघलने जैसे छिपे हुए जोखिमों को खत्म करने के लिए कठोर, शॉर्ट-सर्किट ब्रेकिंग और यांत्रिक कंपन परीक्षणों को लागू करता है। सीमा पार उपकरण परियोजनाओं को संभालने वाली खरीद टीमों के लिए, एकीकृत मानक अनुपालन घटक योग्यता और परियोजना स्वीकृति प्रक्रियाओं को बहुत सरल बनाता है।

2. पूर्ण मानक तकनीकी विशिष्टता पैरामीटर तालिका

विद्युत डिजाइन और खरीद सर्किट मिलान और मॉडल चयन को पूरा करने के लिए स्पष्ट मानकीकृत मापदंडों पर निर्भर करती है। यह श्रृंखला प्रोजेक्ट डिज़ाइन के दौरान बार-बार पैरामीटर तुलना के कार्यभार को कम करने के लिए एकीकृत यांत्रिक और विद्युत संकेतकों के साथ, 415V एसी वर्किंग वोल्टेज के तहत 200A से 400A तक रेटेड वर्तमान रेंज को कवर करती है। नीचे दी गई तालिका ZHJPU-L मॉडल लाइन पर लागू सभी मुख्य निश्चित विशिष्टताओं को क्रमबद्ध करती है।

2.1 विभिन्न सर्किट लोड के लिए मॉडल चयन तर्क

• हल्की औद्योगिक वितरण शाखाएँ (200A~280A): छोटे कारखाने के सहायक उपकरण, प्रकाश वितरण अलमारियाँ और स्थिर समान भार वाले कम-शक्ति नियंत्रण पैनल के लिए उपयुक्त।
• मध्यम मोटर नियंत्रण सर्किट (300ए~360ए): मध्यम आकार के तीन-चरण मोटर्स, कन्वेयर ड्राइव सिस्टम और एकल ट्रांसफार्मर माध्यमिक सुरक्षा लूप से मेल खाता है।
• भारी मुख्य इनकमिंग सर्किट (380ए~400ए): बड़े बिजली वितरण केंद्रों, जनरेटर आउटपुट टर्मिनलों और भारी मशीनरी मुख्य बिजली आपूर्ति लूप के मुख्य बसबार सुरक्षा पर लागू।

2.2 सभी मौजूदा ग्रेडों में एकीकृत साझा डिज़ाइन के लाभ

इस उत्पाद श्रृंखला में प्रत्येक मौजूदा विनिर्देश समान सिरेमिक हाउसिंग संरचना और बोल्ट टर्मिनल लेआउट को बरकरार रखता है। यह सुसंगत डिज़ाइन रखरखाव कर्मियों को समान इंस्टॉलेशन टूल और स्पेयर पार्ट प्रबंधन मानकों का उपयोग करने की अनुमति देता है, विभिन्न मौजूदा ग्रेड के लिए विशेष स्थिरता तैयारी से बचता है। एकीकृत सिल्वर-प्लेटेड टर्मिनल मोटाई संपूर्ण उत्पाद श्रृंखला में लगातार संपर्क प्रतिरोध प्रदर्शन की गारंटी देती है, जो दीर्घकालिक समानांतर कैबिनेट संचालन के दौरान असंगत टर्मिनल आयामों के कारण होने वाले तापमान वृद्धि विचलन को समाप्त करती है।

3. सिरेमिक हाउसिंग और सिल्वर-प्लेटेड टर्मिनल सामग्री के लाभ

सामग्री का चयन सीधे कठोर औद्योगिक वातावरण में उच्च-वर्तमान फ़्यूज़ की दीर्घकालिक सेवा जीवन और परिचालन सुरक्षा को निर्धारित करता है। कम लागत वाले प्लास्टिक शेल फ़्यूज़ कार्बनिक पॉलिमर सामग्रियों का उपयोग करते हैं जो निरंतर उच्च तापमान के तहत नरम और विकृत हो जाते हैं, जबकि नंगे तांबे के टर्मिनल आर्द्र या धूल भरी कार्यशालाओं में तेजी से ऑक्सीकरण करते हैं, संपर्क प्रतिरोध बढ़ाते हैं और असामान्य ओवरहीटिंग दोषों को ट्रिगर करते हैं।

सिरेमिक शेल और सिल्वर-प्लेटेड तांबे के टर्मिनलों की दोहरी सामग्री प्रणाली इन स्थायित्व कमजोरियों को एक साथ हल करती है। उच्च शुद्धता वाला औद्योगिक सिरेमिक विरूपण के बिना निरंतर उच्च तापमान का सामना करता है, और तांबे के टर्मिनलों पर चांदी चढ़ाना परत वर्षों तक स्थिर प्रवाहकीय प्रदर्शन बनाए रखने के लिए वायु ऑक्सीकरण को अलग करती है। प्रतिदिन 24 घंटे चलने वाली औद्योगिक बिजली प्रणालियों के लिए, यह सामग्री विन्यास नियमित घटक निरीक्षण और प्रतिस्थापन चक्र की आवृत्ति को काफी कम कर देता है।IEC 60269 415V हाई करंट फ्यूजउच्च-धूल, उच्च-आर्द्रता और लगातार तापमान में उतार-चढ़ाव वाले कारखाने के वातावरण के अनुकूल होने के लिए इस परिपक्व मिश्रित सामग्री समाधान को अपनाता है।

• सिरेमिक हाउसिंग: उच्च चाप दमन प्रदर्शन, स्विचगियर कैबिनेट के अंदर आग के जोखिम से बचने के लिए शॉर्ट-सर्किट रुकावट के दौरान चाप को बाहर की ओर फैलने से रोकता है।
• सिल्वर-प्लेटेड तांबे के टर्मिनल: कम संपर्क प्रतिरोध, पूर्ण रेटेड लोड के तहत न्यूनतम तापमान वृद्धि, तटीय या रासायनिक संयंत्र कार्यशालाओं के लिए एंटी-ऑक्सीडेशन और एंटी-जंग।
• आंतरिक भरण चाप-शमन माध्यम: दोष काटने के दौरान तुरंत चाप ऊर्जा को अवशोषित करता है, आवास के टूटने या विखंडन के बिना उच्च तोड़ने की क्षमता का समर्थन करता है।

3.1 सतत संचालन में थर्मल स्थिरता प्रदर्शन

हजारों घंटों तक पूर्ण रेटेड वर्तमान निरंतर संचालन के तहत, सिरेमिक आवास विस्तार या दरार के बिना आयामी स्थिरता बनाए रखता है। फ़्यूज़िबल तत्व द्वारा उत्पन्न आंतरिक गर्मी सिरेमिक दीवार के माध्यम से समान रूप से फैलती है, जिससे प्लास्टिक फ़्यूज़ शेल पर दिखाई देने वाले स्थानीय हॉट स्पॉट से बचा जा सकता है। यहां तक ​​कि खराब प्राकृतिक वेंटिलेशन वाले संलग्न स्विचगियर कैबिनेट में भी, फ्यूज लिंक का समग्र तापमान वृद्धि आईईसी 60269 मानक स्वीकार्य सीमा के भीतर रहता है, जिससे अत्यधिक स्थानीय गर्मी संचय के कारण आसन्न बसबार इन्सुलेशन उम्र बढ़ने का खतरा समाप्त हो जाता है।

4. जीजी/जीएल सुरक्षा विशेषता और दोष व्यवधान प्रदर्शन

जीजी और जीएल आईईसी 60269 द्वारा परिभाषित सार्वभौमिक पूर्ण-श्रेणी सुरक्षा विशेषताओं का प्रतिनिधित्व करते हैं, जो दो प्रमुख दोष प्रकारों को कवर करते हैं जो औद्योगिक बिजली सर्किट को खतरे में डालते हैं: हल्के लंबे समय तक अधिभार और तात्कालिक गंभीर शॉर्ट-सर्किट। कई निम्न-श्रेणी के औद्योगिक फ़्यूज़ केवल एकल-प्रकार की सुरक्षा का समर्थन करते हैं, या तो मोटर स्टार्टअप सर्ज करंट के तहत बहुत आसानी से पिघल जाते हैं या बड़े शॉर्ट-सर्किट करंट को जल्दी से काटने में विफल हो जाते हैं।

4.1 ओवरलोड स्लो-ब्लो प्रोटेक्शन लॉजिक (जीएल विशेषता)

जब सर्किट को 1.3 गुना और 5 गुना रेटेड वर्किंग करंट के बीच हल्के ओवरलोड करंट का सामना करना पड़ता है, तो फ़्यूज़िबल तत्व विलंबित कार्रवाई के साथ धीरे-धीरे पिघल जाता है। यह देरी सामान्य मोटर स्टार्टअप, कैपेसिटर चार्जिंग और उपकरण क्षणिक वर्तमान उछाल के दौरान गलत फ्यूज उड़ने से बचाती है, जबकि केबल इन्सुलेशन उम्र बढ़ने और उपकरण ओवरहीटिंग क्षति को रोकने के लिए निर्धारित समय के लिए ओवरलोड जारी रहने पर भी बिजली काटती है।

4.2 त्वरित शॉर्ट-सर्किट ब्रेकिंग प्रोटेक्शन लॉजिक (जीजी विशेषता)

एक बार जब केबल शॉर्टिंग, उपकरण के आंतरिक टूटने या बसबार टकराव से गंभीर शॉर्ट-सर्किट करंट उत्पन्न होता है, तो आंतरिक पिघल माइक्रोसेकंड के भीतर एक खुला सर्किट बनाने के लिए तुरंत वाष्पीकृत हो जाता है। सिरेमिक शेल और आर्क-शमन भराव इलेक्ट्रिक आर्क को प्रभावी ढंग से दबाते हैं, आस-पास के स्विचगियर घटकों को आर्क फ्लैश क्षति के बिना गलती अनुभाग को सुरक्षित रूप से अलग करते हैं। उच्च तोड़ने की क्षमता यह सुनिश्चित करती है कि फ़्यूज़ संरचनात्मक टूटने या प्रवाहकीय सामग्री के छींटे के बिना अत्यधिक दोष धारा को बुझा सकता है।

4.3 अपस्ट्रीम और डाउनस्ट्रीम सुरक्षा उपकरणों के साथ चयनात्मक समन्वय

• श्रेणीबद्ध सुरक्षा समन्वय बनाने के लिए डाउनस्ट्रीम उपकरण पर लघु सर्किट ब्रेकर, मोल्डेड केस सर्किट ब्रेकर और संपर्ककर्ताओं से मेल खाता है।
• समय-वर्तमान वक्र डिज़ाइन यह सुनिश्चित करता है कि आंशिक सर्किट दोष के दौरान केवल दोष शाखा फ़्यूज़ पिघल जाए, जिससे संपूर्ण वितरण कैबिनेट की पूर्ण-प्रणाली बिजली आउटेज से बचा जा सके।
• मध्यम और बड़े औद्योगिक बिजली आपूर्ति प्रणालियों के लिए ट्रांसफार्मर और जनरेटर प्राथमिक सुरक्षा समन्वय आवश्यकताओं के साथ संगत।

5. सार्वभौमिक औद्योगिक अनुप्रयोग मिलान परिदृश्य

मानकीकृत 415V तीन-चरण बिजली वितरण वैश्विक स्तर पर लगभग सभी कारखाने, ऊर्जा और भारी मशीनरी उद्योगों को कवर करता है, और उच्च-वर्तमान बोल्ट-ऑन फ्यूज इन प्रणालियों के भीतर प्रत्येक कोर बिजली सुरक्षा लिंक को अनुकूलित करता है। बहु-उद्योग परियोजना पोर्टफोलियो का प्रबंधन करने वाली खरीद टीमें एक एकल घटक मॉडल से लाभान्वित होती हैं जो कई उपकरण सुरक्षा मांगों को पूरा करती है, विभिन्न परियोजना साइटों पर स्पेयर पार्ट इन्वेंट्री और रखरखाव प्रशिक्षण मानकों को एकीकृत करती है।

• औद्योगिक बिजली वितरण पैनल और मुख्य स्विचगियर: कैबिनेट आने वाले बसबारों के लिए प्राथमिक ओवरकरंट सुरक्षा के रूप में उपयोग किया जाता है, पूरे कैबिनेट वायरिंग संरचना की सुरक्षा के लिए शॉर्ट-सर्किट दोषों को अलग करता है।
• मोटर नियंत्रण केंद्र: कन्वेयर, क्रशर, पंप और पंखे के तीन-चरण ड्राइविंग मोटरों को लॉक रोटर ओवरलोड या टर्मिनल शॉर्ट-सर्किट के कारण होने वाले वाइंडिंग बर्नआउट से बचाएं।
• जनरेटर और ट्रांसफार्मर सहायक सर्किट: जनरेटर सेट के आउटपुट टर्मिनलों और वितरण ट्रांसफार्मर के कम-वोल्टेज पक्षों पर स्थापित किया जाता है ताकि फॉल्ट करंट को अपस्ट्रीम बिजली उपकरणों में फैलने से रोका जा सके।
• हेवी-ड्यूटी मशीनरी और निर्माण उपकरण: बड़े क्रेनों के मुख्य पावर इनपुट लूप, मिक्सिंग उपकरण और परिवर्तनीय भारी भार के तहत संचालित खनन परिवहन मशीनरी पर लागू होता है।
• रासायनिक और पर्यावरण संरक्षण विद्युत स्विचगियर: सिरेमिक इन्सुलेशन संरचना रासायनिक संयंत्र नियंत्रण कक्ष और अपशिष्ट जल उपचार उपकरण कैबिनेट के अंदर संक्षारक गैस और नमी के क्षरण का प्रतिरोध करती है।

6. स्थापना दिशानिर्देश और दैनिक संचालन रखरखाव नियम

सही बोल्ट-ऑन इंस्टॉलेशन और नियमित रखरखाव सीधे फ़्यूज़ लिंक के सेवा चक्र को बढ़ाते हैं और अनुचित असेंबली या उपेक्षित निरीक्षण के कारण छिपे सुरक्षा खतरों से बचते हैं। सभी ऑपरेशन नियम IEC 60269 सहायक ऑपरेशन विनिर्देशों का पालन करते हैं, जो ऑन-साइट विद्युत रखरखाव कर्मियों के लिए जटिल पेशेवर प्रशिक्षण के बिना निष्पादित करने के लिए उपयुक्त हैं।

6.1 मानक बोल्ट-ऑन इंस्टालेशन विशिष्टताएँ

• संपर्क प्रतिरोध को बढ़ाने वाले ऑक्साइड परतों और धूल के कणों को हटाने के लिए स्थापना से पहले सभी बसबार संपर्क सतहों को साफ करें।
• अत्यधिक गरम करने वाले हॉट स्पॉट उत्पन्न करने वाले ढीले टर्मिनलों से बचने के लिए कैलिब्रेटेड टॉर्क रिंच के साथ माउंटिंग बोल्ट को कस लें।
• कैबिनेट वायरिंग द्वारा अवरुद्ध किए बिना प्राकृतिक वायु संवहन गर्मी अपव्यय सुनिश्चित करने के लिए प्रत्येक फ्यूज लिंक के चारों ओर ऊर्ध्वाधर और क्षैतिज स्थापना स्थान रखें।
• बिंदु संपर्क और स्थानीय ओवरहीटिंग जोखिमों से बचने के लिए सिल्वर-प्लेटेड टर्मिनल सतहों को तांबे के बसबार विमानों के साथ पूरी तरह से संरेखित करें।

6.2 नियमित निरीक्षण एवं रखरखाव मानक

त्रैमासिक विद्युत कैबिनेट निरीक्षण के दौरान, रखरखाव कर्मचारियों को फ़्यूज़ टर्मिनलों पर मलिनकिरण (असामान्य तापमान वृद्धि का संकेत) की दृष्टि से जांच करनी चाहिए। शेल के रंग में बदलाव, टर्मिनल ऑक्सीकरण या मामूली विकृति दिखाने वाले किसी भी फ़्यूज़ लिंक को गलती से पिघले बिना भी तुरंत बदला जाना चाहिए। शॉर्ट-सर्किट दोष रुकावट के बाद, पूरे फ़्यूज़ लिंक को आंशिक मरम्मत के बजाय पूर्ण प्रतिस्थापन की आवश्यकता होती है, क्योंकि आंतरिक पिघल और आर्क-शमन भराव सक्रिय होने के बाद मूल सुरक्षा प्रदर्शन खो देते हैं।

भंडारण प्रबंधन के लिए स्थापना से पहले सिल्वर-प्लेटेड टर्मिनल ऑक्सीकरण को रोकने के लिए सूखे, धूल रहित गोदाम वातावरण में अतिरिक्त फ्यूज लिंक रखने की आवश्यकता होती है। लंबी अवधि के स्टॉक घटकों को सतह खरोंच या सिरेमिक शैल दरार दोष वाले उत्पादों को फ़िल्टर करने के लिए निर्माण स्थलों पर डिलीवरी से पहले दृश्य उपस्थिति निरीक्षण पूरा करना चाहिए।
