डिस्कनेक्ट हो रहा स्विच

2、 श्रेणी 1: फ्यूज बेस (फ्यूज सहायक घटक)

प्रतिनिधि मॉडल: NH00 श्रृंखला (160A, 500V/690V)

स्थिति निर्धारण: शुद्ध फ़्यूज़ समर्थन/प्रतिस्थापन उपकरण, स्विच तंत्र को एकीकृत नहीं करता है, इसे चाकू स्विच या उच्च-स्तरीय स्विच के साथ संयोजन में उपयोग करने की आवश्यकता है।

विशेषताएं: चाकू प्रकार फ्यूज इंस्टॉलेशन संरचना, 35 मिमी डीआईएन रेल टूल फ्री इंस्टॉलेशन, फ्यूज स्थिति को वास्तविक समय में देखने के लिए नीली पारदर्शी अवलोकन विंडो, लौ-मंदक इंजीनियरिंग प्लास्टिक खोल।

अनुप्रयोग: लो-वोल्टेज वितरण कैबिनेट और विद्युत नियंत्रण बक्से में फ़्यूज़ की स्थापना और त्वरित प्रतिस्थापन, सर्किट के लिए ओवरलोड/शॉर्ट सर्किट सुरक्षा बिंदु के रूप में कार्य करना।

3、 श्रेणी 2: फ़्यूज़ प्रकार आइसोलेटिंग स्विच (आइसोलेटिंग स्विच फ़्यूज़ समूह)

"स्विच ऑन/ऑफ+आइसोलेशन+फ्यूज प्रोटेक्शन" को एक में एकीकृत करें, नो-लोड या लोड स्थितियों के तहत सर्किट को कनेक्ट, कैरी और डिस्कनेक्ट करें, और फ़्यूज़ के माध्यम से ओवरलोड/शॉर्ट सर्किट सुरक्षा प्रदान करें; जब स्विच खोला जाता है, तो रखरखाव सुरक्षा सुनिश्चित करने के लिए एक स्पष्ट दृश्यमान ब्रेकप्वाइंट बनता है। संरचना और श्रृंखला के आधार पर दो श्रेणियों में विभाजित:

3.1 एचआर6 श्रृंखला (ब्लेड प्रकार/खुला प्रकार)

प्रतिनिधि मॉडल: HR6-160/30 (160A, 660V, 50Hz)

पोजिशनिंग: सहज संरचना और आसान रखरखाव के साथ क्लासिक ओपनिंग चाकू प्रकार आइसोलेशन स्विच फ्यूज समूह।

विशेषताएं: चाकू स्विच चालू/बंद संरचना, सिल्वर प्लेटेड तांबे के संपर्क, शीर्ष हैंडल ऑपरेशन, छह टर्मिनल वायरिंग (प्रति चरण एक अंदर और एक बाहर), स्क्रू पैनल स्थापना।

अनुप्रयोग: औद्योगिक/वाणिज्यिक वितरण मुख्य स्विच या शाखा स्विच, मोटर शाखा सुरक्षा और अलगाव।

3.2 एचआर17 श्रृंखला (बंद मॉड्यूलर, मुख्य श्रृंखला)

प्रतिनिधि मॉडल: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

पोजिशनिंग: मॉड्यूलर संलग्न फ्यूज प्रकार अलगाव स्विच, रेटेड वर्तमान के अनुसार वर्गीकृत, 100 ए से 630 ए की मध्यम से उच्च वर्तमान आवश्यकताओं को कवर करता है, उत्पाद लाइन की मुख्य श्रृंखला है।

सामान्य विशेषताएं: वाइड टॉप हैंडल/हैंडल ऑपरेशन, नीली (अर्ध) पारदर्शी अवलोकन विंडो जिसमें मेल्ट कोर की जांच के लिए कवर खोलने की आवश्यकता नहीं है, दृश्यमान ब्रेकपॉइंट अलगाव, लौ-रिटार्डेंट इंजीनियरिंग प्लास्टिक शेल, 35 मिमी डीआईएन रेल या स्क्रू पैनल/बसबार इंस्टॉलेशन के लिए समर्थन, 50/60 हर्ट्ज ब्रॉडबैंड संगतता (कुछ मॉडल)।

धारा द्वारा विभाजित:

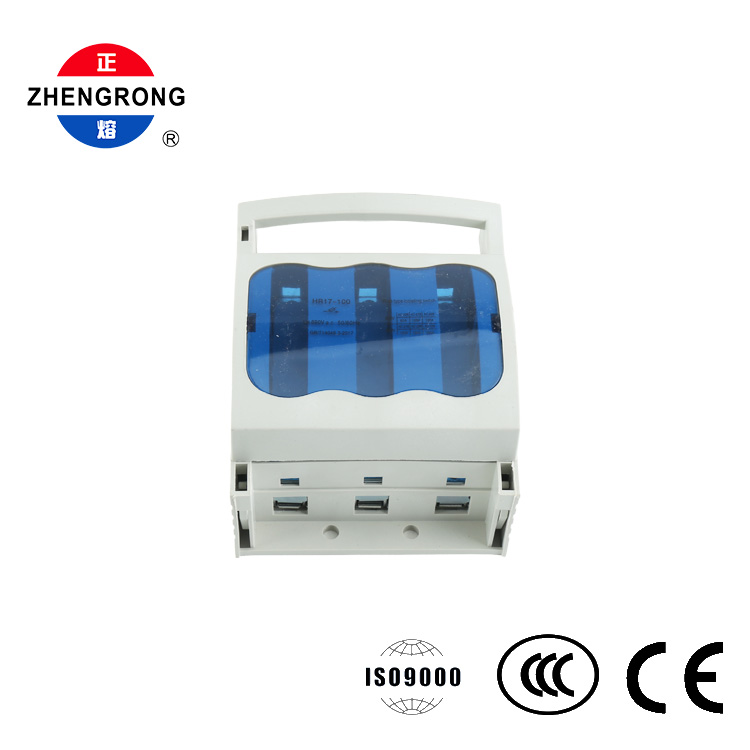

एचआर17-100 (100ए): छोटी और मध्यम चालू शाखा, फ्लिप या दराज हैंडल के दो संस्करण, वितरण बक्से/नियंत्रण कैबिनेट की शाखा सुरक्षा के लिए उपयुक्त;

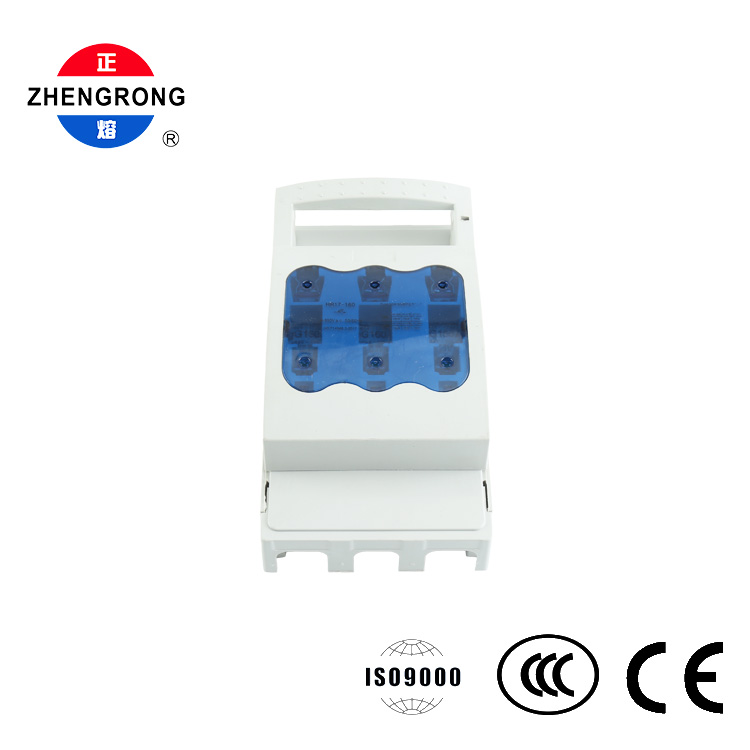

एचआर17-160 (160ए): छोटे और मध्यम वर्तमान मुख्य/शाखा सर्किट के लिए उपयुक्त, रेल स्थापना का समर्थन करता है, और मोटर और यांत्रिक बिजली सुरक्षा के लिए उपयुक्त है;

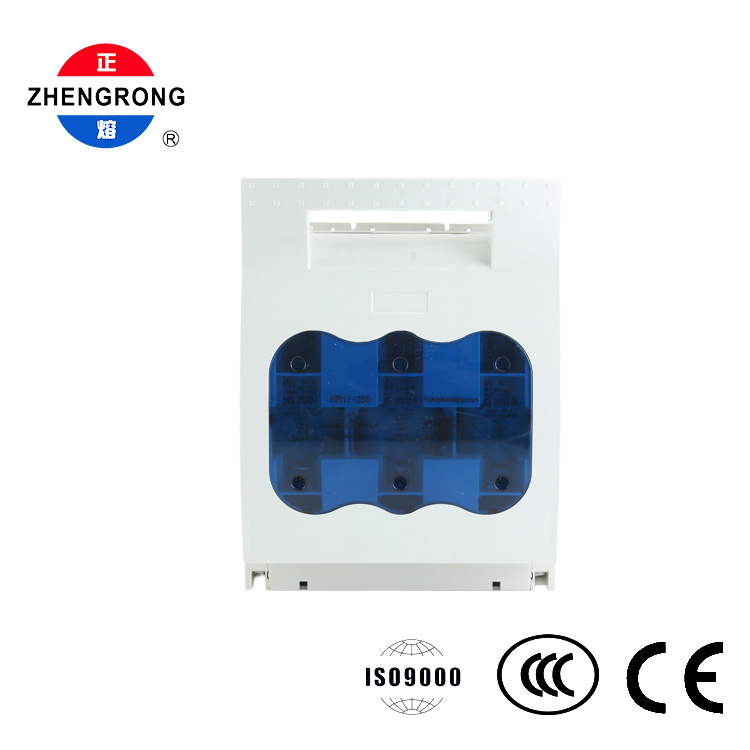

HR17-250 (250A): मीडियम करंट सर्किट, ट्रिपल आर्क विंडो, फैक्ट्री कार्यशालाओं और वाणिज्यिक भवनों में बिजली वितरण के लिए उपयुक्त;

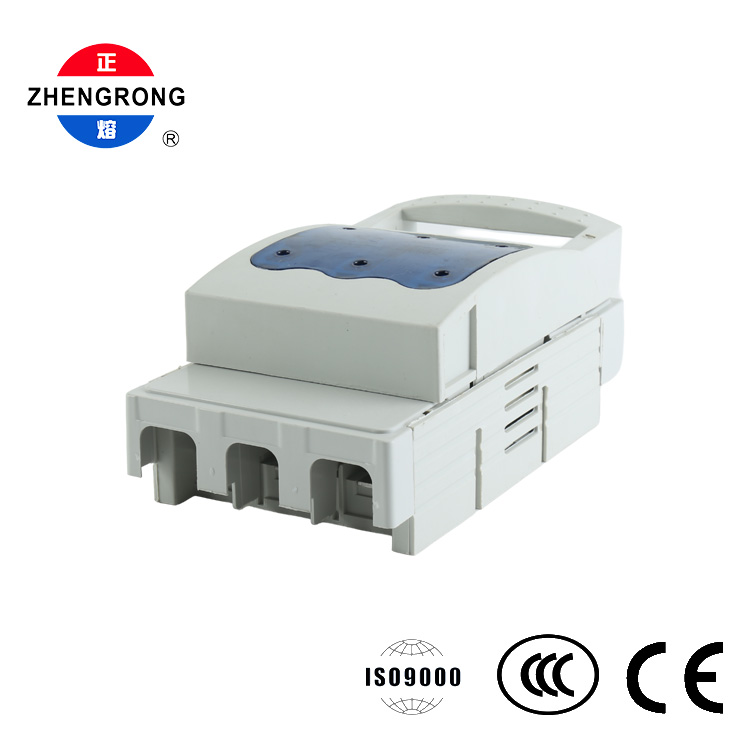

HR17-400 (400A): उच्च वर्तमान मुख्य सर्किट, तीन आर्क विंडो, बिजली वितरण कैबिनेट मुख्य स्विच के लिए उपयुक्त;

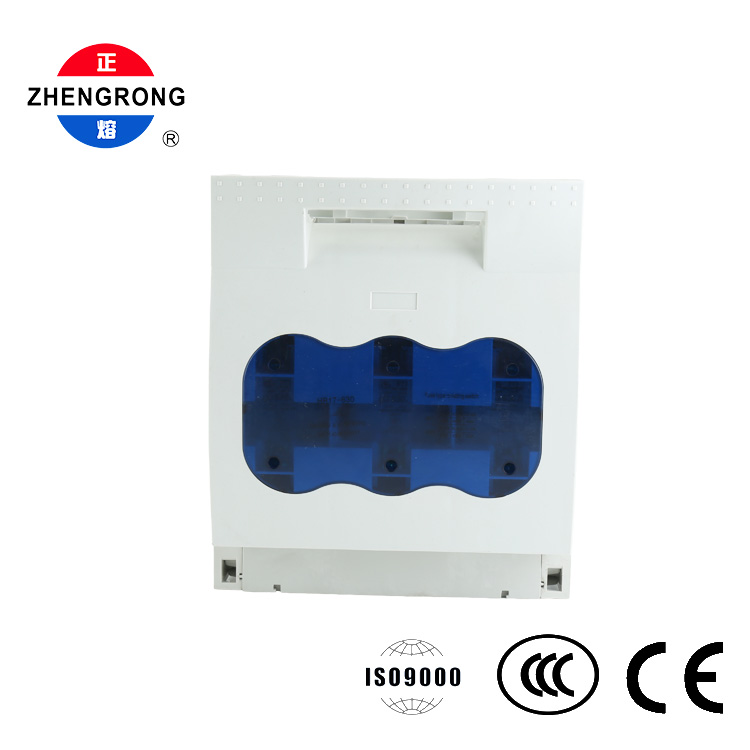

HR17-630 (630A): अल्ट्रा हाई करंट मुख्य सर्किट, PA66 फ्लेम-रिटार्डेंट शेल, कॉपर बार आंतरिक घटक, लो-वोल्टेज स्विचगियर और कैपेसिटर क्षतिपूर्ति कैबिनेट जैसे भारी-शुल्क अनुप्रयोगों के लिए उपयुक्त।

अनुप्रयोग: फ़ैक्टरी बिजली वितरण कैबिनेट, लो-वोल्टेज स्विचगियर, मोटर नियंत्रण केंद्र (एमसीसी), वाणिज्यिक भवनों/अस्पतालों/डेटा केंद्रों के लिए मुख्य और शाखा सर्किट सुरक्षा, बड़े उपकरणों के लिए बिजली कट-ऑफ और शॉर्ट सर्किट सुरक्षा।
