3 पोल फ़्यूज़ स्विच डिस्कनेक्टर 100A 690V DIN रेल

ZHENGRONG HR17-100 फ्यूज स्विच डिस्कनेक्टर लो-वोल्टेज तीन-चरण वितरण के लिए एक कॉम्पैक्ट, पेशेवर स्विचिंग और सुरक्षा उपकरण है। यह एक ही इकाई में लोड स्विच, आइसोलेटिंग स्विच और शॉर्ट-सर्किट सुरक्षा के कार्यों को जोड़ता है, घटकों को कम करता है और पैनल वायरिंग को सरल बनाता है।

3-पोल डिज़ाइन सर्किट के सभी तीन चरणों की सुरक्षा करता है। इसे 690V पर 100A रेटिंग दी गई है और यह GB/T 14048.3-2017 का अनुपालन करता है, जिसे मानक नामकरण के अनुसार फ्यूज-स्विच-डिस्कनेक्टर के रूप में चिह्नित किया गया है।

डिज़ाइन एवं संचालन

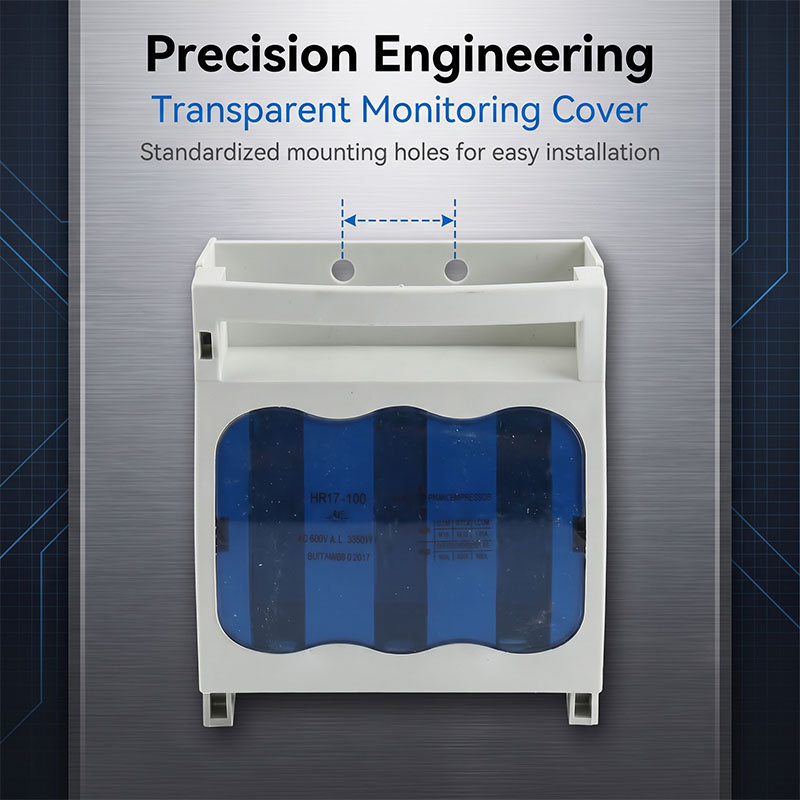

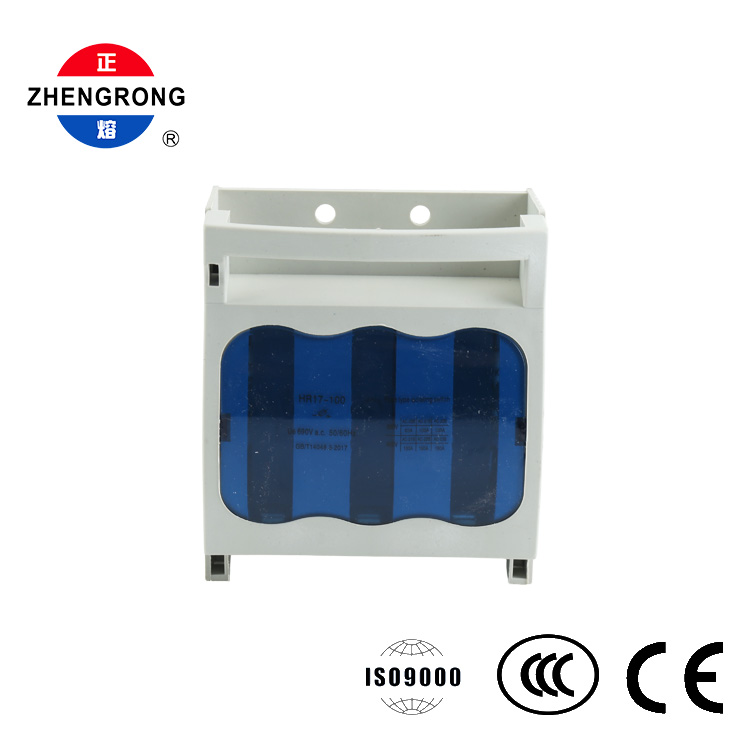

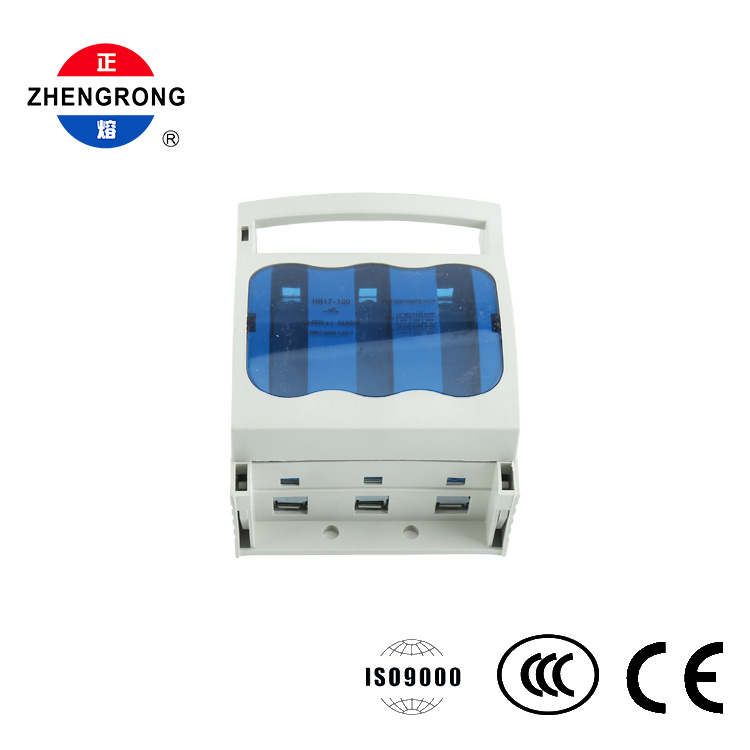

इकाई में एक आधार और एक खुलने योग्य ऊपरी आवरण होता है जिसके शीर्ष पर एक एकीकृत क्षैतिज हैंडल होता है। हैंडल मैन्युअल मेक/ब्रेक ऑपरेशन के लिए एक आरामदायक पकड़ प्रदान करता है, जबकि कवर में पारभासी नीली खिड़की ऑपरेटरों को यूनिट को खोले बिना एक नज़र में फ़्यूज़ की स्थिति की जांच करने की अनुमति देती है।

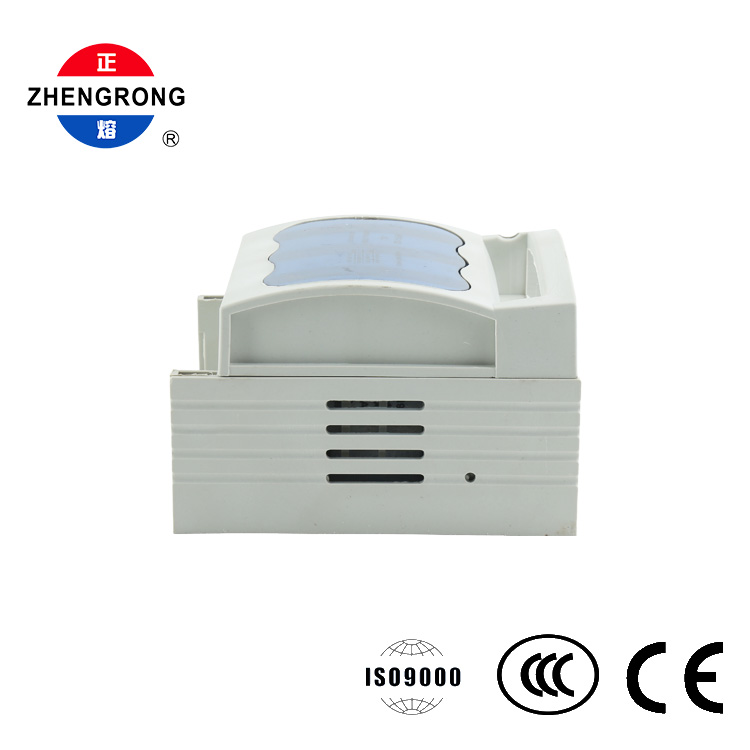

त्वरित फ़्यूज़ निरीक्षण और प्रतिस्थापन के लिए दराज-शैली का कवर खुलता है। आवास को उच्च यांत्रिक शक्ति, इन्सुलेशन और गर्मी प्रतिरोध के लिए मजबूत पसलियों के साथ प्रबलित लौ-मंदक इंजीनियरिंग प्लास्टिक (नायलॉन या पीबीटी ग्रेड) से ढाला गया है।

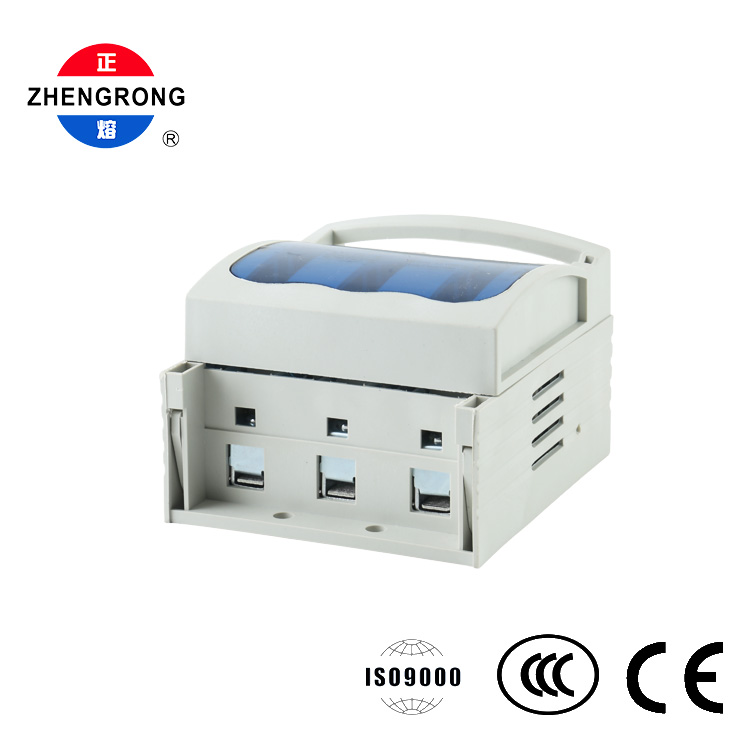

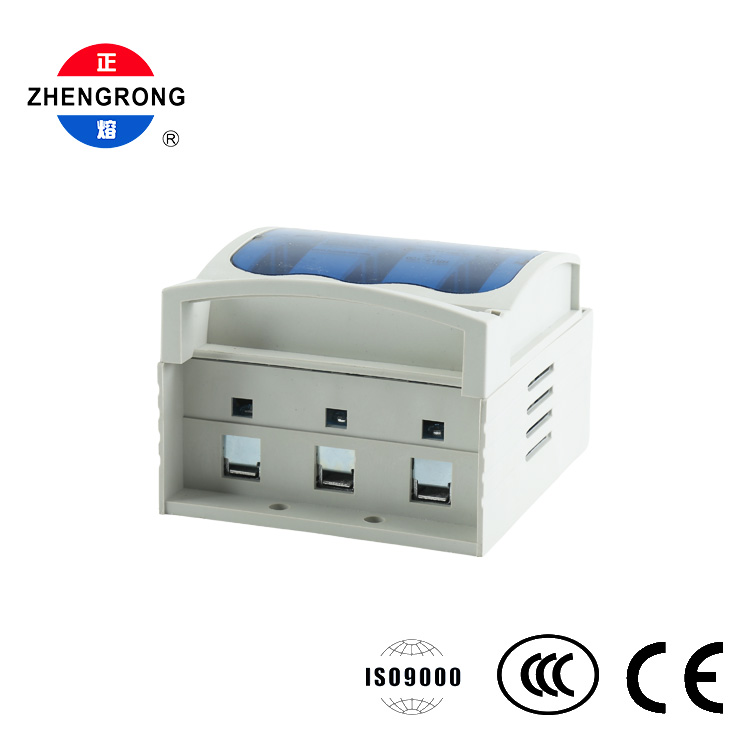

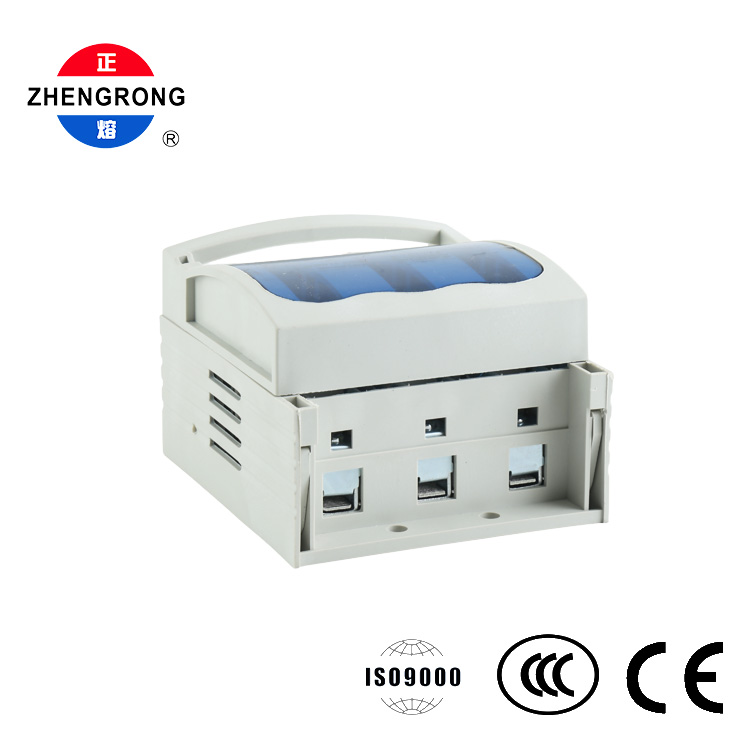

सुरक्षित, रखरखाव-अनुकूल केबल फिक्सिंग के लिए स्क्रू-क्लैंप कनेक्शन के साथ तीन निचले टर्मिनलों के माध्यम से वायरिंग की जाती है। स्थापना के लिए, आधार दो विकल्प प्रदान करता है: मानक 35 मिमी डीआईएन रेल माउंटिंग के लिए साइड क्लिप, या कैबिनेट माउंटिंग प्लेट पर सीधे फिक्सिंग के लिए बेस प्लेट पर दो गोलाकार स्क्रू छेद। साइड स्लॉट और कुंडी भी साइड-बाय-साइड माउंटिंग या सहायक संपर्क जोड़ने की अनुमति देते हैं।

विशेषताएँ

3-इन-1 फ़ंक्शन

● - एक कॉम्पैक्ट इकाई में लोड स्विचिंग, आइसोलेशन और शॉर्ट-सर्किट सुरक्षा।

3-पोल तीन-चरण सुरक्षा

● - तीन-चरण भार के लिए सभी चरणों की एक साथ सुरक्षा।

दृश्यमान ब्रेक अलगाव

● - सुरक्षित रखरखाव और आपातकालीन शटडाउन सुनिश्चित करते हुए, खुले होने पर वियोग बिंदु को साफ़ करें।

पारभासी नीली खिड़की

● — बिना कवर खोले फ़्यूज़ की स्थिति एक नज़र में दिखाई देती है।

दराज-प्रकार का हैंडल

● — आरामदायक, विश्वसनीय मैनुअल स्विचिंग के लिए चौड़ी क्षैतिज पकड़।

दोहरे बढ़ते विकल्प

● - लचीली स्थापना के लिए 35 मिमी डीआईएन रेल क्लिप या स्क्रू फिक्सिंग।

प्रबलित ज्वाला-मंदक आवास

● - उच्च शक्ति, इन्सुलेशन और गर्मी प्रतिरोध के लिए पसलियों के साथ नायलॉन/पीबीटी इंजीनियरिंग प्लास्टिक।

सुरक्षित स्क्रू-क्लैंप टर्मिनल

● — आसान रखरखाव पहुंच के साथ विश्वसनीय वायरिंग।

विस्तार योग्य डिज़ाइन

● - साइड स्लॉट और लैच साइड-बाय-साइड माउंटिंग और सहायक संपर्कों का समर्थन करते हैं।

गुणवत्ता प्रमाणित

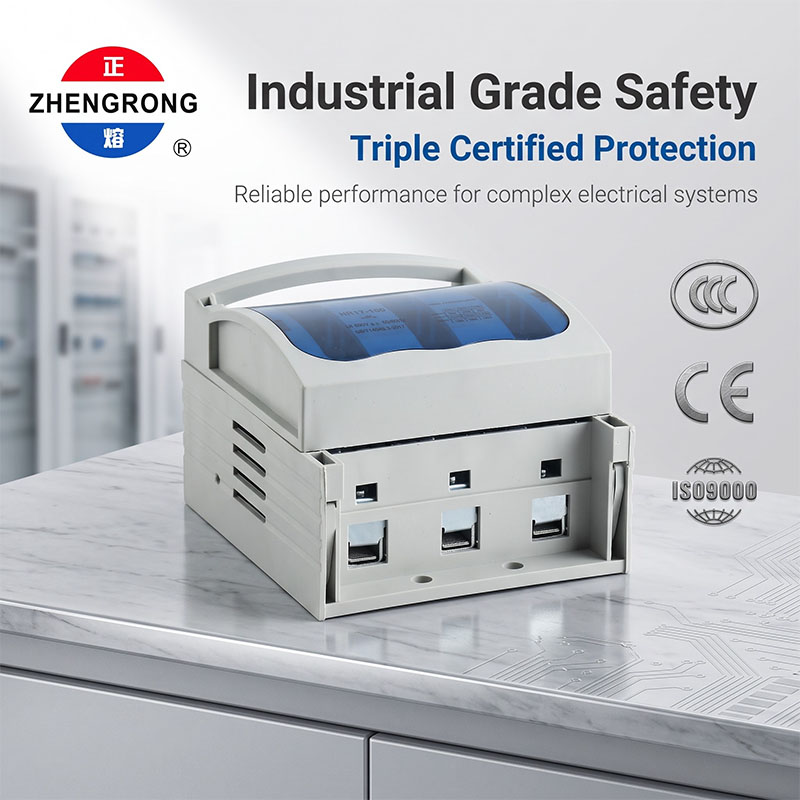

● — जीबी/टी 14048.3-2017 अनुपालक; ISO9000, CCC और CE प्रमाणित।

● फ़ैक्टरी बिजली वितरण बक्से और नियंत्रण कैबिनेट

● व्यावसायिक भवनों में मुख्य वितरण पैनल और शाखा-सर्किट सुरक्षा

● मोटरों और ट्रांसफार्मरों के लिए बिजली वियोग और शॉर्ट-सर्किट सुरक्षा

● औद्योगिक संयंत्रों में कम वोल्टेज वितरण प्रणाली

● मोटर नियंत्रण केंद्र

● रखरखाव अलगाव और आपातकालीन स्विचिंग

● पैनल निर्माता, विद्युत ठेकेदार और संयंत्र रखरखाव टीमें
