3 पोल फ़्यूज़ स्विच डिस्कनेक्टर 690V चाकू प्रकार

ZHENGRONG HR6 चाकू-प्रकार फ्यूज स्विच डिस्कनेक्टर एक क्लासिक ओपन-टाइप स्विच-डिस्कनेक्टर है जो व्यापक रूप से कम वोल्टेज बिजली वितरण में उपयोग किया जाता है। यह एक उपकरण में दो कार्यों को जोड़ता है: चाकू-स्विच तंत्र सर्किट को मैन्युअल रूप से बनाने/तोड़ने में सक्षम बनाता है, जबकि एकीकृत फ़्यूज़ शॉर्ट-सर्किट और अधिभार सुरक्षा प्रदान करते हैं - एक अलग फ़्यूज़ धारक की आवश्यकता को समाप्त करते हैं।

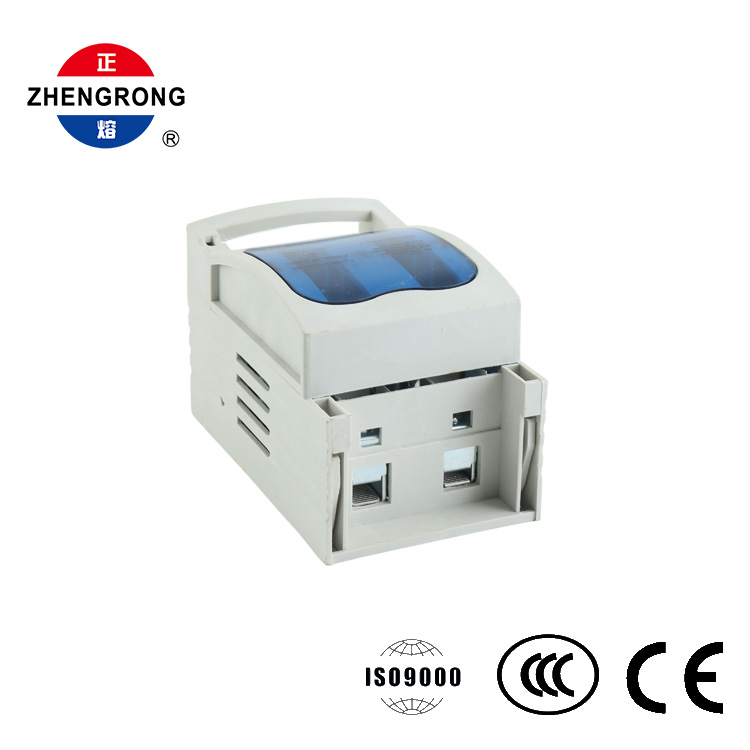

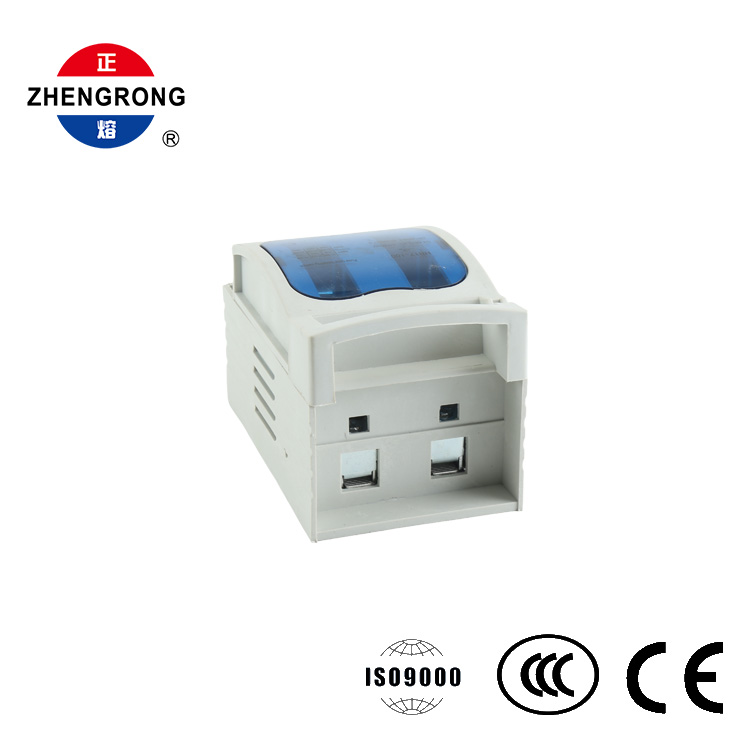

यह इकाई तीन-चरण प्रणालियों के लिए एक 3-पोल डिज़ाइन है, जिसमें आसान और सुरक्षित वायरिंग के लिए छह टर्मिनल (प्रति चरण एक इनकमिंग और एक आउटगोइंग) हैं। इसे मानक औद्योगिक और वाणिज्यिक आपूर्ति नेटवर्क को कवर करते हुए 50Hz पर 660V तक परिचालन वोल्टेज के लिए रेट किया गया है।

डिज़ाइन एवं संचालन

स्विच को यूनिट के शीर्ष पर एक हैंडल द्वारा संचालित किया जाता है, जिससे सर्किट को बार-बार या कभी-कभार मैन्युअल रूप से स्विच करने की अनुमति मिलती है। जब खोला जाता है, तो चाकू के संपर्क एक स्पष्ट दृश्यमान टूटना पैदा करते हैं - एक प्रमुख सुरक्षा सुविधा जो रखरखाव के दौरान अलगाव की गारंटी देती है और आकस्मिक पुन: सक्रियण को रोकती है।

कम संपर्क प्रतिरोध और स्थिर चालकता के लिए आंतरिक संपर्क सिल्वर-प्लेटेड तांबे के होते हैं, जो निरंतर लोड के तहत भी विश्वसनीय प्रदर्शन और कम तापमान वृद्धि सुनिश्चित करते हैं।

निर्माण एवं स्थापना

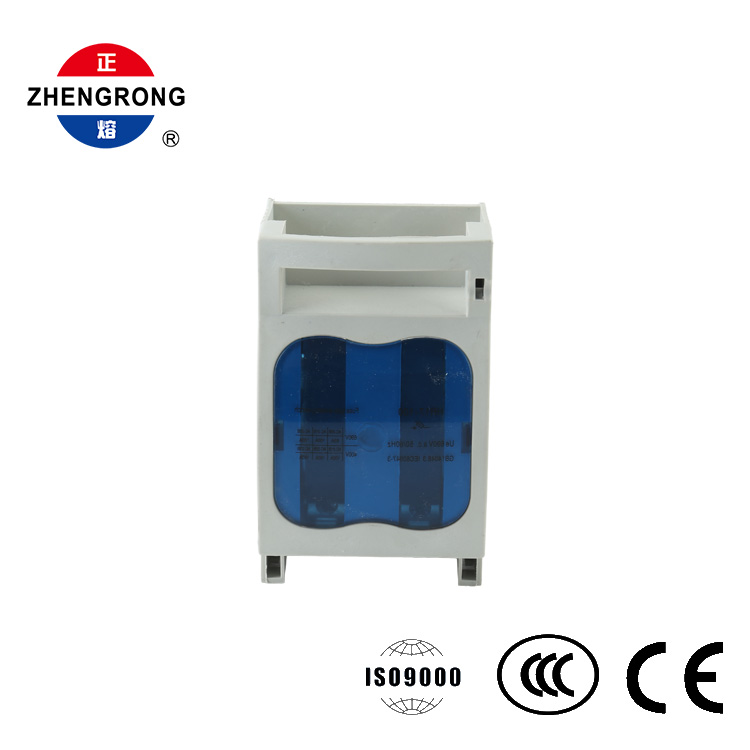

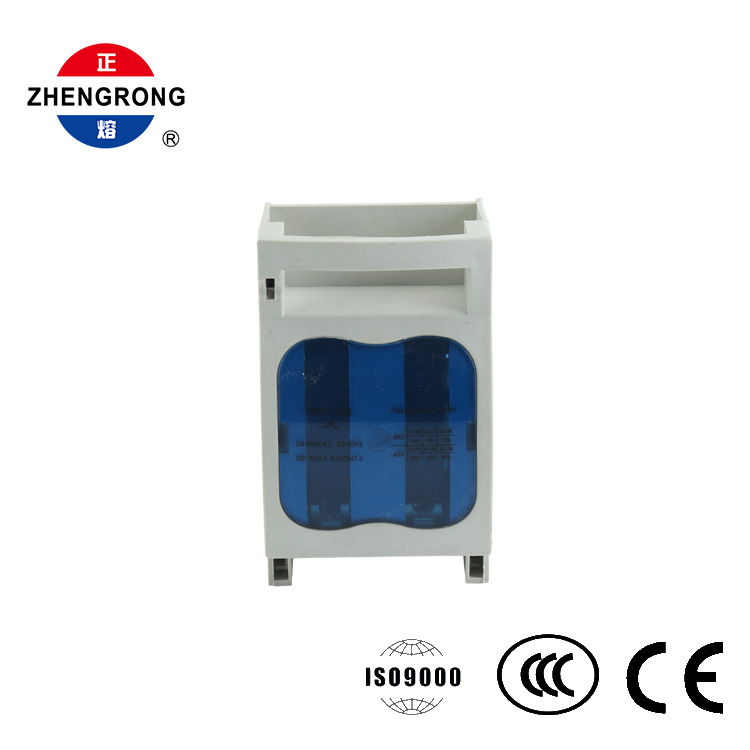

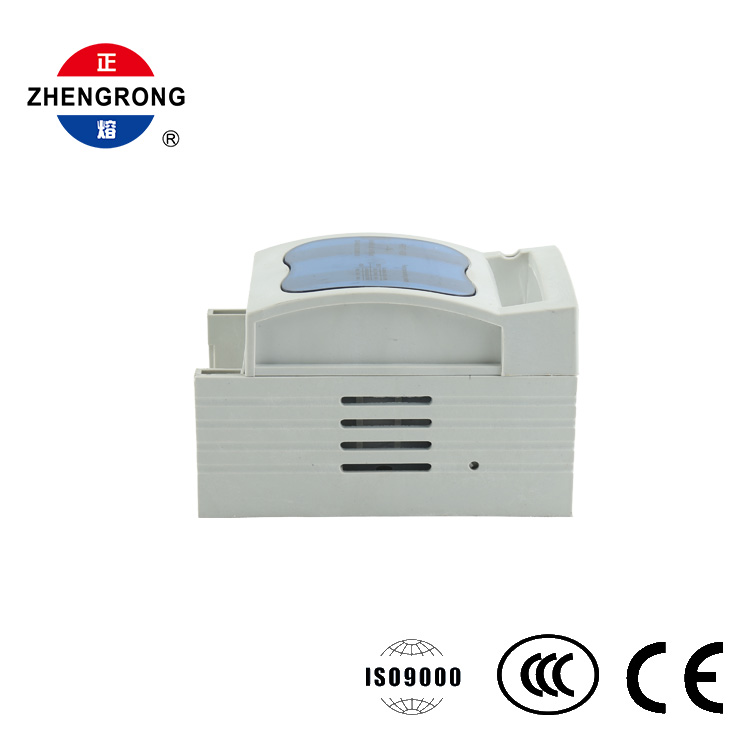

आवास को उच्च यांत्रिक शक्ति और इन्सुलेशन प्रदर्शन के साथ हल्के भूरे लौ-मंदक इंजीनियरिंग प्लास्टिक से ढाला गया है। पारभासी नीला कवर यूनिट को खोले बिना संपर्क और फ़्यूज़ की स्थिति का निरीक्षण करने की अनुमति देता है। वितरण कैबिनेट या नियंत्रण बक्से की माउंटिंग प्लेट पर सीधे स्क्रू फिक्सिंग के लिए बेस माउंटिंग छेद से सुसज्जित है।

विशेषताएँ

एक इकाई में चाकू स्विच + फ्यूज सुरक्षा - सर्किट स्विचिंग, अलगाव और शॉर्ट-सर्किट सुरक्षा संयुक्त, स्थान और स्थापना लागत की बचत।

साफ़ दिखाई देने वाला ब्रेक - खुले प्रकार के चाकू संपर्क एक स्पष्ट वियोग बिंदु प्रदान करते हैं, जिससे रखरखाव सुरक्षा सुनिश्चित होती है।

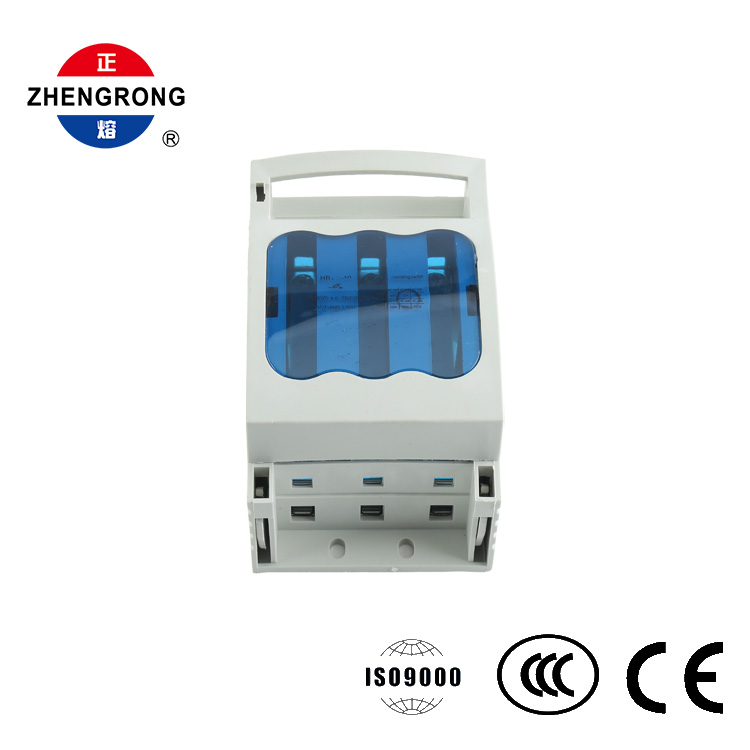

3-पोल तीन-चरण डिज़ाइन - आसान वायरिंग के लिए 6 टर्मिनलों (प्रति चरण अंदर/बाहर) के साथ सभी तीन चरणों की एक साथ सुरक्षा।

सिल्वर-प्लेटेड तांबे के संपर्क - कम संपर्क प्रतिरोध, कम तापमान वृद्धि और लंबी सेवा जीवन के लिए स्थिर चालकता।

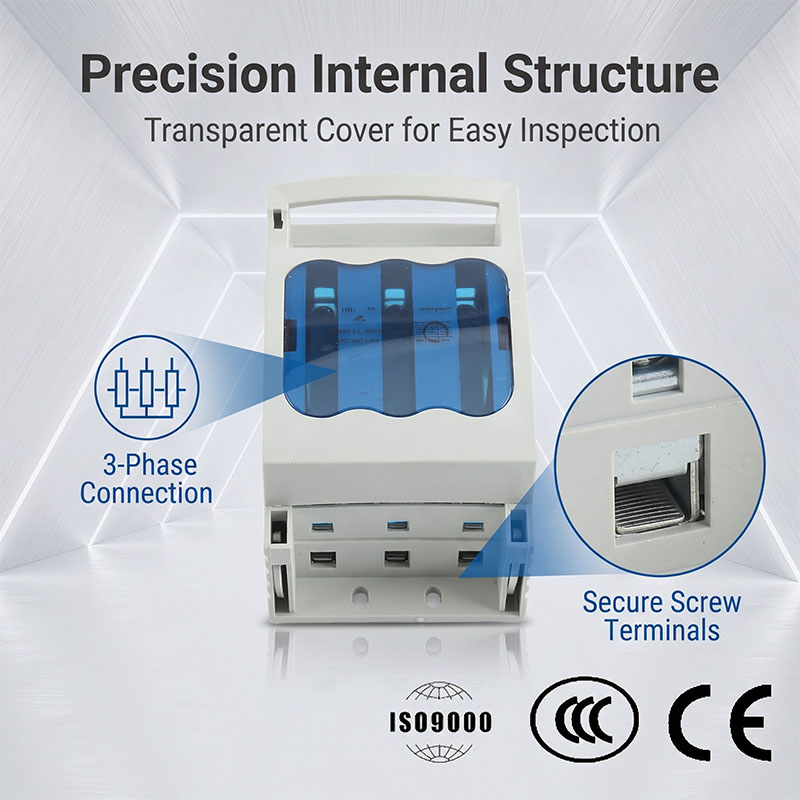

पारभासी नीला निरीक्षण कवर - इकाई को खोले बिना संपर्क और फ़्यूज़ की स्थिति एक नज़र में दिखाई देती है।

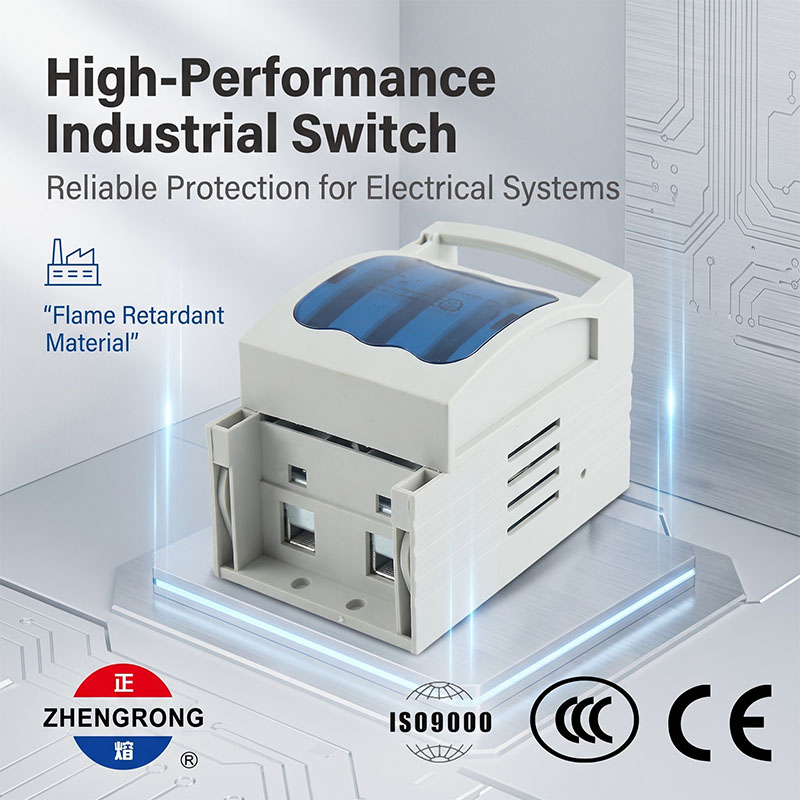

ज्वाला-मंदक आवास - उत्कृष्ट इन्सुलेशन, प्रभाव और गर्मी प्रतिरोध के साथ उच्च शक्ति इंजीनियरिंग प्लास्टिक।

सरल स्क्रू माउंटिंग - बेस माउंटिंग छेद कैबिनेट माउंटिंग प्लेटों पर तेजी से फिक्सिंग की अनुमति देते हैं।

दृश्यमान संकेत के साथ मैनुअल ऑपरेशन - हैंडल डिज़ाइन स्पष्ट स्थिति संकेत के साथ बार-बार या कम स्विचिंग का समर्थन करता है।

गुणवत्ता प्रमाणित - घरेलू और निर्यात बाजारों के लिए ISO9000, CCC और CE प्रमाणित।

कम वोल्टेज वितरण अलमारियाँ और नियंत्रण बक्से

औद्योगिक वितरण प्रणालियों में मुख्य स्विच या शाखा-सर्किट स्विच

मोटर शाखा सुरक्षा और अलगाव

वाणिज्यिक और औद्योगिक बिजली वितरण

मशीनरी और उत्पादन उपकरण के लिए बिजली आपूर्ति अलगाव

रखरखाव अलगाव बिंदुओं को दृश्यमान ब्रेक की आवश्यकता होती है

पैनल निर्माता, विद्युत ठेकेदार और संयंत्र रखरखाव दल
